數控鉆孔攻牙機
|
|
☆外形尺寸：4100mm*1000mm*1400mm |
|
☆有效行程：3000*300*200mm |
|
☆機床重量：1500kg
|
|
☆鉆孔范圍：0.3-16
|

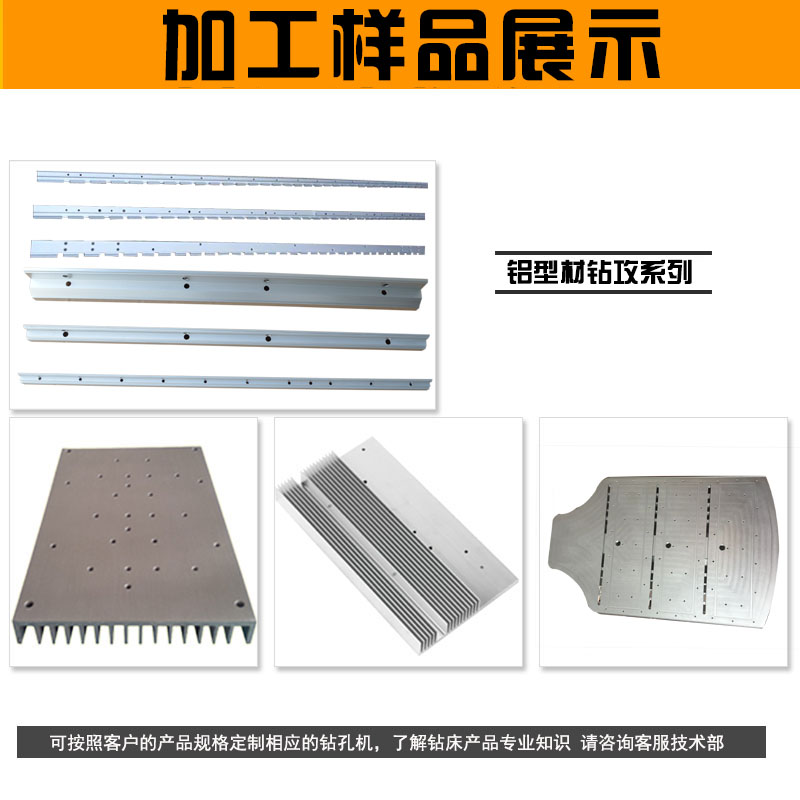

一、數控鉆孔攻牙機
易上手：操作方便，學習起來沒難度
省人工：老工藝鉆孔工人難找難管理，一人操作多臺設備，實現機器代人。
定位精度高：老式鉆床沒法保證多孔距工件定位精度，多米機械機床定位精度及重復定位精度準確。
二、數控鉆孔攻牙機結構分析
1、控制系統
采用高級數控系統，電驅采用高精度絕對值系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
2、鉆削動力頭
鉆削動力頭采用伺服主軸電機，通過齒形同步帶減速增加扭矩帶動專用精密主軸，主軸采用前三后二式五列日本角接觸軸承實現無級變速，使刀具更換快捷方便，進給為伺服電機和滾珠絲桿驅動。
3、橫梁立柱
橫梁、立柱、工作臺，底座為鋼結構，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定。
4、TBI滾珠絲桿
絲桿采用臺灣上銀滾珠絲桿，使用壽命長、轉速高、高精度、高效率、摩擦小、較少的輸入功率、無軸向間隙
5、臺灣上銀導軌
臺灣上銀導軌高精度設計，便于安裝，四周皆有高剛性及超重負載能力，具有高精度運行平穩等優點
| 項目/型號 | DNC-3030DT | 單位 |
| 機床外形尺寸（長X寬X高） | 4100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 3000 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X3000，Y280 | mm |
| 最大承重 | 1500 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:4020，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
| 三色加蜂鳴LED信號燈 |
